RWA-Anlagen – Intelligente Lösungen für Rauch- und Wärmeabzug im Brandfall
Rauch- und Wärmeabzugsanlagen (RWA) sind unverzichtbare Bestandteile eines modernen Brandschutzkonzepts. Im Brandfall leiten sie gefährliche Rauchgase und Hitze kontrolliert aus dem Gebäude und ermöglichen so eine sichere Evakuierung. Gleichzeitig verbessern sie die Sichtverhältnisse für Rettungskräfte und reduzieren die thermische Belastung auf tragende Bauteile.
WILLENIG bietet Ihnen maßgeschneiderte RWA-Lösungen – entsprechend dem Brandschutzkonzept geplant, fachgerecht umgesetzt und über den gesamten Lebenszyklus betreut.
Grundlagen
Was ist eine RWA-Anlage?
Eine RWA-Anlage – kurz für Rauch- und Wärmeabzugsanlage – ist ein technisches System zur gezielten Entrauchung im Brandfall. Sie wird objektbezogen geplant und dimensioniert, um Rauch und Wärme effektiv abzuleiten und Fluchtwege frei zu halten. Ziel ist die Entlastung der Gebäudehülle, die Sicherung von Personenwegen und die Verbesserung der Bedingungen für den Feuerwehreinsatz.
RWA-Systeme zählen zum vorbeugenden Brandschutz und sind in vielen Gebäuden gesetzlich vorgeschrieben. WILLENIG unterstützt Sie bei Planung, Umsetzung und Wartung Ihrer Anlage. Je nach Anforderung erfolgt der Rauchabzug über natürlichen thermischen Auftrieb oder aktiv mittels Ventilatorentechnik.

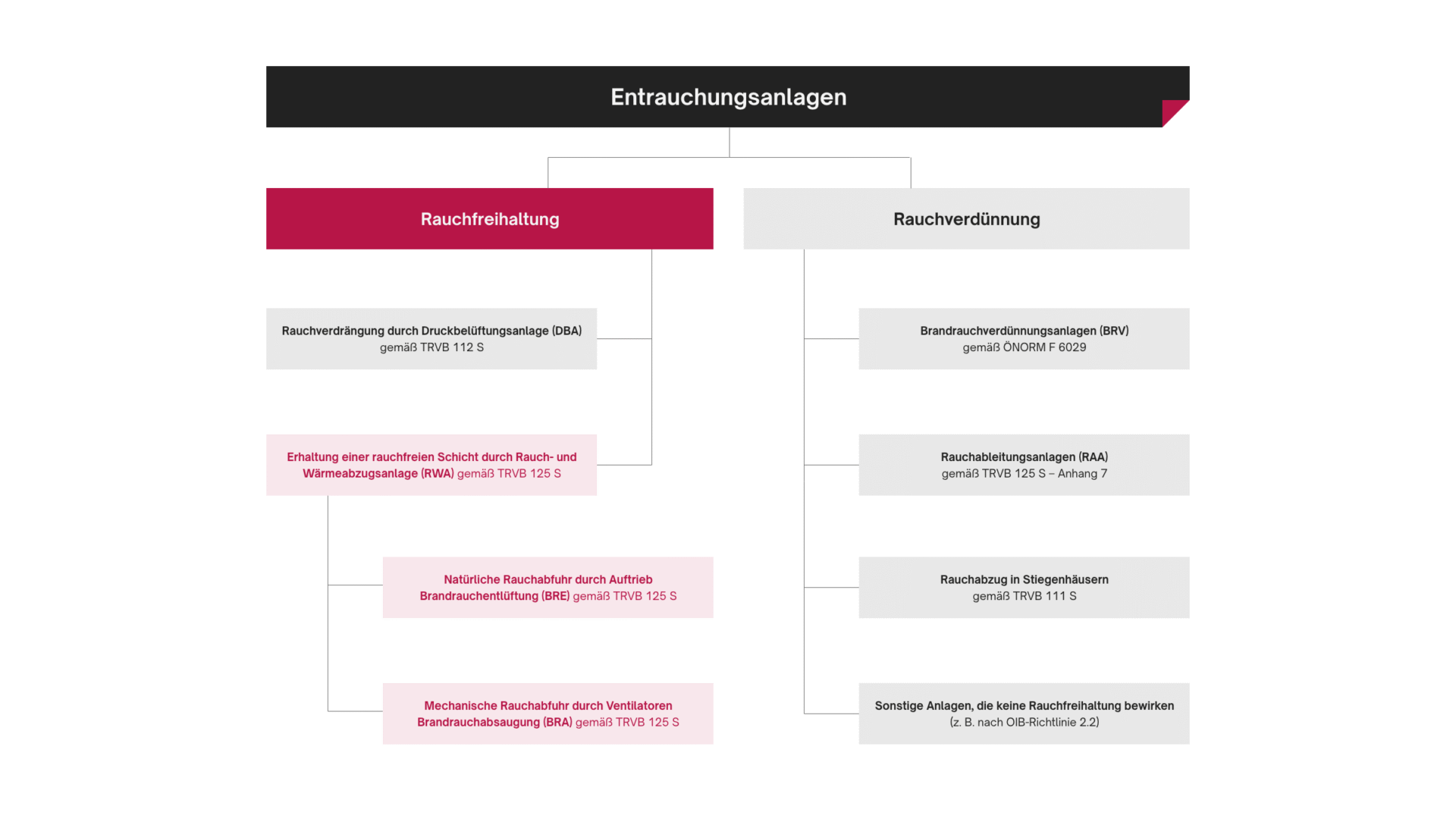

Kurzübersicht über RWA-Systeme
Die TRVB S 125 beschreibt RWA-Anlagen als das leistungsfähigste System der Entrauchung mit dem Ziel der Rauchfreihaltung ´im Unterschied zu Rauchableitungsanlagen (RAA) oder reinen Stiegenhausentrauchungen (RA).
Zu den Einsatzgebieten zählen eingeschossige Gebäude und Rauchabschnitte ohne Zwischenebenen, wie Produktions- und Lagerhallen sowie Verkaufsflächen ab einer Größe von 1.200 m2.
RWA-Anlagen gliedern sich in zwei grundlegende Wirkprinzipien:
BRE – Brandrauchentlüftung

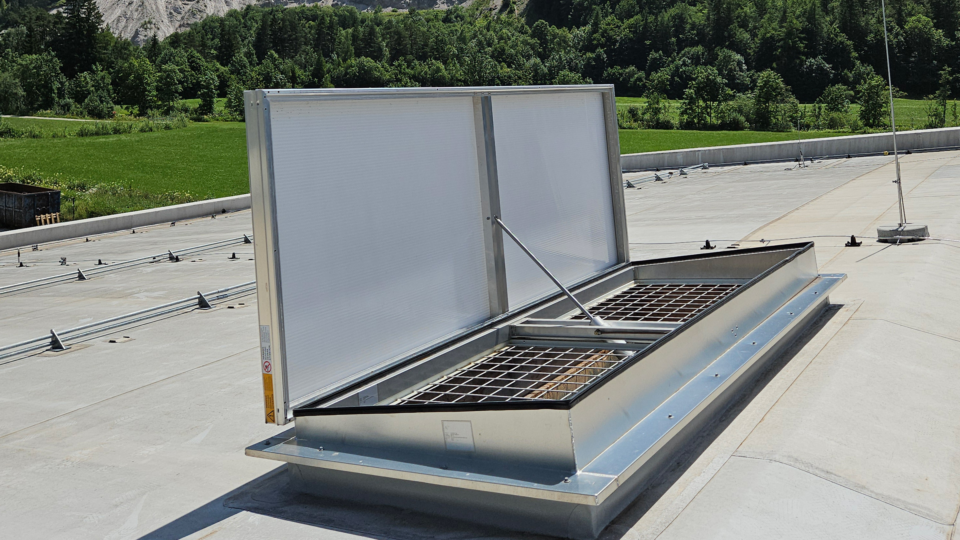

Die natürliche Rauchabfuhr durch thermischen Auftrieb erfolgt über Öffnungselemente im Dachbereich (z. B. Lichtkuppeln, Dachlamellen). Diese Anlagen nutzen die natürlichen physikalischen Eigenschaften von heißem Brandrauch, der nach oben aufsteigt.
BRA – Brandrauchabsaugung
Die mechanische Rauchabfuhr erfolgt über elektrisch betriebene Ventilatoren. Diese Anlagen eignen sich für Objekte, in denen kein ausreichender thermischer Auftrieb möglich ist.
Vorschriften
Wann wird eine RWA-Anlage vorgeschrieben?
Rauch- und Wärmeabzugsanlagen sind ab einer Hallenfläche von 1.200 m² gemäß TRVB S 125 verpflichtend. Kleinere Objekte können mit Rauchableitungsanlagen (RAA) nach Anhang 7 ausgestattet werden. Die Grundlage bildet meist der Baubescheid in Kombination mit der OIB-Richtlinie 2.0 bzw. 2.1 für Betriebsbauten.
Definition der Schutzziele
Dabei ist auch das jeweils vorgeschriebene Schutzziel maßgeblich, das gemäß der Installationsrichtlinie bei der Planung und Umsetzung der Anlage Anwendung findet. Wichtig: Die Definition des Schutzziels beeinflusst maßgeblich die Art, Dimensionierung und technische Umsetzung der RWA-Anlage. Zur Auswahl stehen:
Sicherung der Fluchtwege
Dieses Ziel hat oberste Priorität und umfasst automatisch auch die Reduzierung der Brandauswirkungen sowie die Unterstützung eines Feuerwehreinsatzes. Es sorgt dafür, dass Menschen sich selbst in Sicherheit bringen können.
Reduzierung der Brandauswirkungen
Dieses Ziel beinhaltet zusätzlich die Unterstützung eines Feuerwehreinsatzes und zielt darauf ab, Schäden am Gebäude und an der Einrichtung durch gezielte Entrauchung zu minimieren.
Unterstützung eines Feuerwehreinsatzes
Im Fokus steht hier die Verbesserung der Sicht- und Einsatzbedingungen für die Feuerwehr. Dieses Ziel wird in der Regel nur verfolgt, wenn keine Personen gefährdet sind.
Dimensionierung
Wie wird eine RWA-Anlage richtig geplant?
Die Dimensionierung einer RWA-Anlage erfolgt individuell auf Basis des Gebäudes und der Nutzung. Neben Abluft- und Zuluftflächen sind Parameter wie Raumhöhe, Grundfläche, Lagerhöhe, Personenanzahl und Nutzung im Regelbetrieb relevant. Die Anlage muss als Gesamtsystem geplant sein – mit abgestimmten Komponenten wie:
- Abluftflächen im Dach
- Zuluftöffnungen
- Reaktionszeit (Auslösegeschwindigkeit)
- Organisatorischer Brandschutz im Betrieb
Eine fachgerechte Planung erfolgt idealerweise auf Grundlage eines Entrauchungskonzepts oder Brandschutzkonzepts, erstellt durch einen Sachverständigen.
Tipp: Da eine RWA auch Auswirkungen auf die bauliche Ausführung hat, sollte das Konzept unbedingt einer Vorprüfung durch die abnehmende Stelle unterzogen werden.
Schneller Rauch – langsame Reaktion?
Innerhalb weniger Minuten kann dichter Brandrauch ganze Fluchtwege blockieren. Eine funktionierende RWA-Anlage schafft im Ernstfall klare Sicht und rettet Leben. Lesen Sie unseren Newsartikel zum Thema „Gefahr durch Rauch“.
Funktionsweise

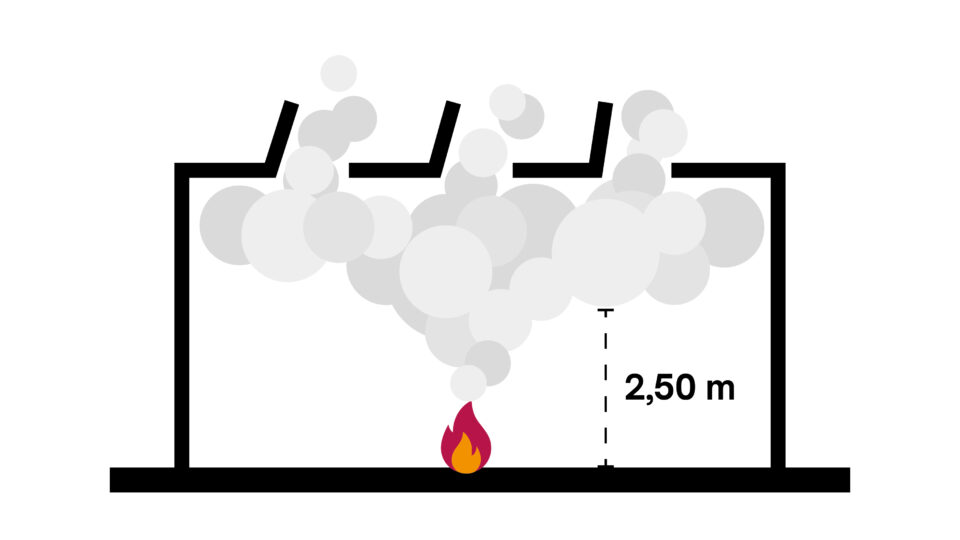

Das Wirkungsprinzip der raucharmen Schicht
RWA-Anlagen werden für die Entstehungsphase eines Brandes konzipiert – also die ersten 20–30 Minuten bis zum Eintreffen der Feuerwehr.
Ziel ist die Bildung einer raucharmen Schicht im unteren Bereich:
- Der Rauch steigt durch thermischen Auftrieb nach oben.
- Durch geöffnete Rauchabzugsgeräte wird er kontrolliert nach außen geleitet.
- Gleichzeitig wird Frischluft im unteren Bereich nachgeführt.
Ergebnis: Der untere Raum bleibt mindestens 2,50 m hoch rauchfrei – Flucht, Sicht und Atmung sind gewährleistet.
Rauchausbreitung im Vergleich

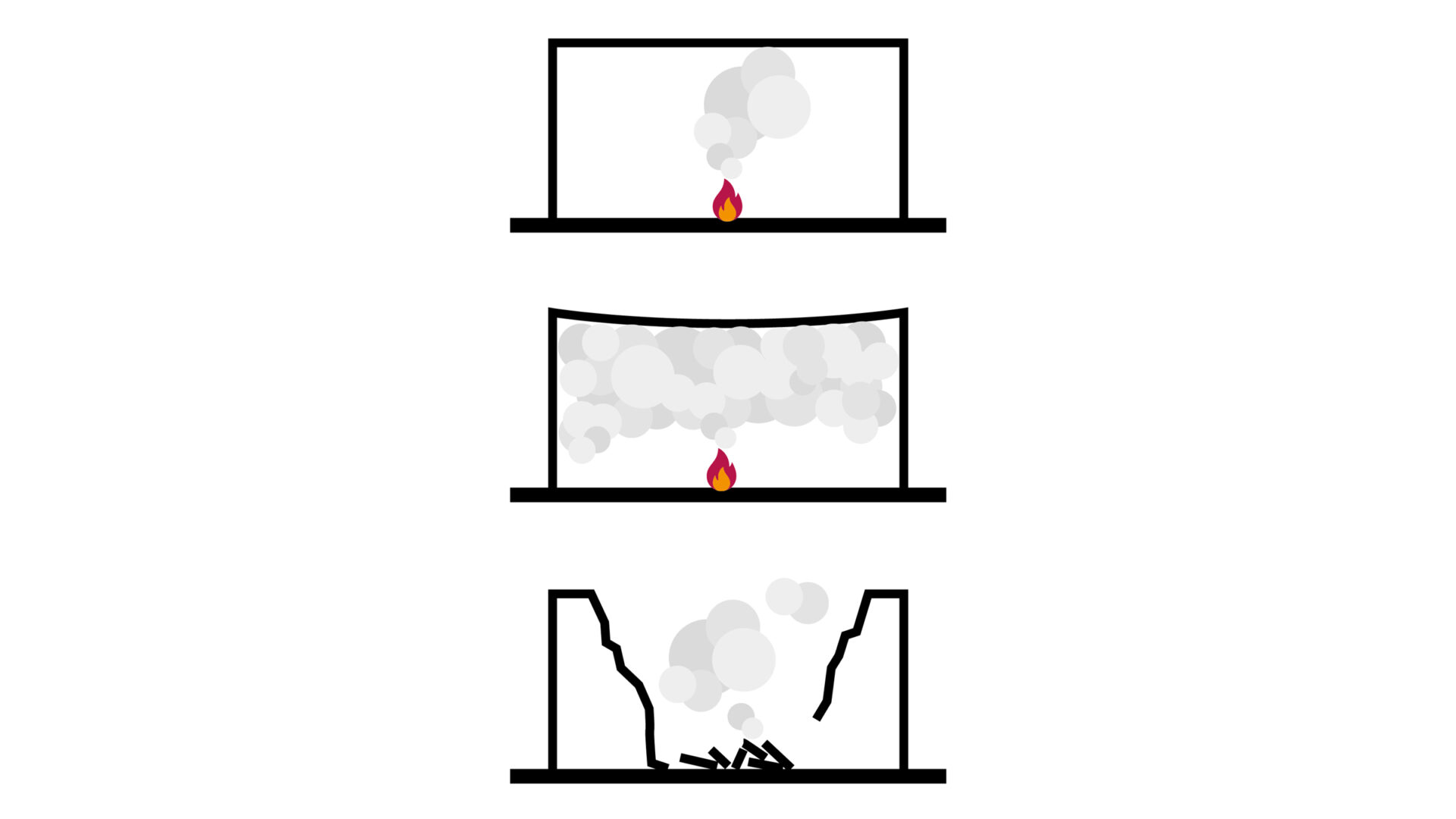

Ohne RWA-Anlage
Kommt es zu einem Brand, steigt heißer Rauch durch thermischen Auftrieb rasch zur Decke auf und verteilt sich schnell im gesamten Raum. Innerhalb kürzester Zeit kann so eine massive Rauchschicht entstehen, die sich unkontrolliert in angrenzende Bereiche wie Flure oder Treppenhäuser ausbreitet.
Diese Rauchgasschicht behindert nicht nur die Sicht, sondern verhindert oft eine Eigenrettung und erschwert den Einsatz der Feuerwehr erheblich. Zusätzlich führt die Hitzeeinwirkung zu Materialversagen – im schlimmsten Fall zum Einsturz.
Fazit: Ohne funktionierende RWA besteht für Personen und Bausubstanz ein hohes Risiko. Je länger Rauch und Hitze im Raum verbleiben, desto gravierender die Folgen für Leben und Gebäude.

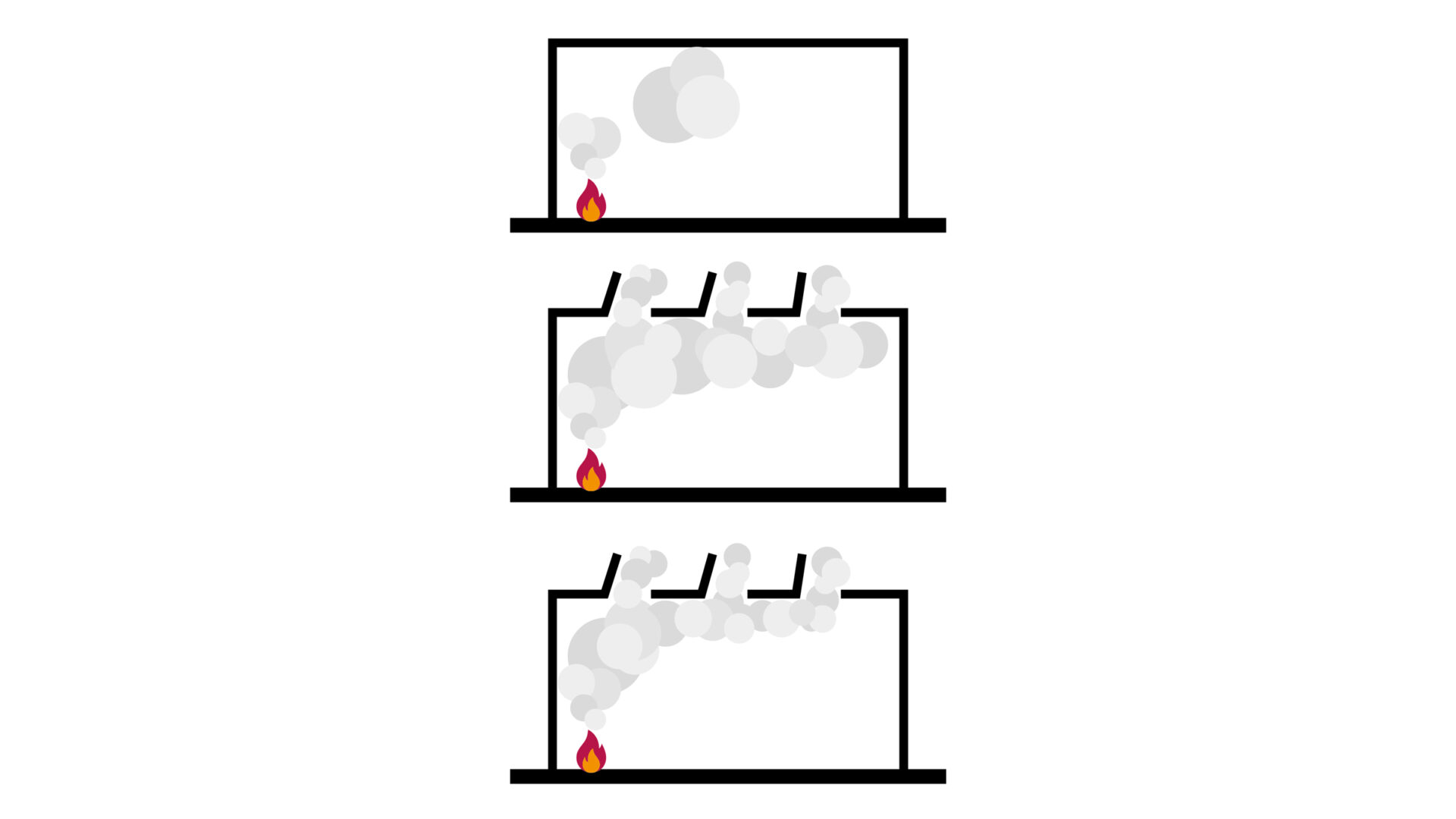

Mit RWA-Anlage
Rauch- und Wärmeabzugsanlagen leiten die heißen Gase gezielt über das Dach oder die Fassade nach außen ab. Gleichzeitig strömt über Zuluftöffnungen Frischluft in das Gebäude, wodurch im unteren Bereich eine sogenannte raucharme Schicht bestehen bleibt. Diese beträgt im Optimalfall mindestens 2,50 m und ermöglicht freie Sicht, bessere Atmungsbedingungen sowie sichere Flucht- und Rettungswege. Auch für Einsatzkräfte bedeutet das ein effektiveres und schnelleres Vorgehen.
Diese Maßnahme bringt mehrere Vorteile:
- sichere Flucht- und Rettungswege
- klare Sicht für Feuerwehr und Ersthelfer
- Hitzeschutz für tragende Bauteile
- Minimierung der Rauch- und Schadstoffkonzentration
- Reduktion der Flashover-Gefahr (explosionsartiges Durchzünden der Rauchgase)
- Verhinderung der unkontrollierten Brandausbreitung
- gesetzeskonforme Lösung gemäß TRVB / ÖNORM
Errichtung & Inbetriebnahme
Vom Konzept zur Sicherheit: So entsteht eine funktionierende RWA-Anlage
Eine RWA-Anlage erfordert fachübergreifende Abstimmung zwischen Behörden, Fachplanern, Errichtern und Prüforganen. WILLENIG übernimmt für Sie die Koordination aller Beteiligten – effizient, normkonform und dokumentiert.
1. Erstellung eines Brandschutz- oder Entrauchungskonzepts (Fachplaner)
2. Integration in die Einreichpläne
3. Vorprüfung durch abnehmende Stelle
4. Genehmigung durch Baubescheid
5. Fachgerechte Errichtung der Anlage
6. Abnahme durch abnehmende Stelle
7. Übergabe & Einschulung des Brandschutzbeauftragten (BSB)
8. Regelmäßige Wartung durch Fachfirma (jährlich)
9. Revision durch abnehmende Stelle (alle 2 Jahre)
Instandhaltung & Nachrüstung
RWA-Anlagen effizient und rechtssicher betreiben
Auch die beste RWA-Anlage nützt nichts, wenn sie im Ernstfall versagt. Deshalb ist die regelmäßige Instandhaltung durch geschultes Fachpersonal gesetzlich vorgeschrieben und existenziell wichtig für die Betriebssicherheit. WILLENIG übernimmt diese Verantwortung für Sie.
Unsere Wartungsleistungen:
- SOLL/IST Vergleich im Bezug zur ursprünglichen Errichtung der Anlage
- jährliche Funktionsprüfung & Sichtkontrolle
- Austausch von Verschleißteilen
- Reinigung & Nachjustierung
- Protokollierung unter Berücksichtigung der Vorgaben der ÖNORM F 3075
- Unterstützung und Information zu eventuellen Verbesserungen oder Versäumnissen
- Vermittlung oder Beauftragung von Subunternehmen zur Durchführung der 2-jährigen Revision
Info: Auch bei Altanlagen bieten wir maßgeschneiderte Nachrüstungen mit möglichst wenig Eingriffen in die Gebäudesubstanz und maximaler Effizienz.
Eine RWA ohne Instandhaltung = Risiko!
Nur regelmäßig geprüfte Anlagen funktionieren im Notfall zuverlässig. WILLENIG sorgt mit normgerechter Wartung für Ihre rechtliche und technische Sicherheit. Lesen Sie hier unseren Newsbeitrag zum Thema „Instandhaltung: Was Betreiber wissen müssen“.
Lösungen
Individuelle und zuverlässige RWA-Systeme von WILLENIG
Bei WILLENIG erhalten Sie keine Lösung von der Stange. Unsere RWA-Konzepte sind maßgeschneidert auf Ihren Bedarf, Ihre Gebäudestruktur und die geltenden Normen. Ob Einzelanlage oder Systemlösung für komplexe Gebäude – wir liefern durchdachte Technik, fachkundige Umsetzung und verlässlichen Service.
Dokumentation
Welche Unterlagen braucht man?
- Baubescheid (Behörde)
- Brandschutzkonzept (Sachverständiger)
ggf. mit schriftlicher Freigabe durch die abnehmende Stelle - Dokumente durch den Errichter (Errichter):
- Einreichunterlagen mit Funktionsbeschreibung
- Installationsattest
- Inbetriebnahmeprotokoll
- Kontrollbuch:
- regelmäßige Kontrollen durch den Betreiber (Aufzeichnung BSB)
- jährliche Instandhaltung (Aufzeichnung Fachfirma)
- Anlagenschema
- Gebrauchsanleitungen
- Einschulungsprotokoll des BSB
- Inspektionsbericht der Abnahme (abnehmende Stelle)
- Inspektionsbericht der Revision alle 2 Jahre (abnehmende Stelle)
Laden Sie sich hier unsere kostenlose Checkliste herunter:
Ansprechpartner
Der richtige Partner für Ihre RWA-Anlagen
Ob Neubau, Sanierung oder regelmäßige Wartung – eine RWA-Anlage ist kein Nice-to-have, sondern eine gesetzlich vorgeschriebene Maßnahme mit direktem Einfluss auf Sicherheit, Betriebsfähigkeit und Haftung.
WILLENIG ist Ihr Partner, wenn es um maßgeschneiderte Rauch- und Wärmeabzugsanlagen geht – vom ersten Konzept bis zur normkonformen Wartung.
- über 20 Jahre Erfahrung
- eigene Montageteams & 24/7-Störungsdienst
- Dokumentation gemäß ÖNORM und TRVB
- Beratung direkt vom Fachplaner
